Mesurer sa porte de garage : les dimensions indispensables
Un garage standard pour un véhicule mesure généralement 240 cm de largeur par 200 cm de hauteur. Pourtant, une erreur de quelques millimètres lors de la prise de cotes suffit à rendre l'installation de votre porte de garage impossible ou à bloquer son futur mécanisme.
Prendre des mesures précises sur la maçonnerie brute est la seule garantie pour choisir un modèle parfaitement adapté. On fait le point ensemble sur la méthode professionnelle pour relever chaque dimension sans se tromper.
- Prendre les cotes d'une porte de garage : la méthode pro
- Les 2 mesures de passage pour une ouverture fluide
- Comment mesurer l'encombrement intérieur du garage ?
- Ajustements spécifiques selon le mécanisme d'ouverture
Prendre les cotes d'une porte de garage : la méthode pro
La précision au millimètre sur trois points (haut, milieu, bas) garantit l'étanchéité et le fonctionnement du moteur. Relever la largeur de baie, la hauteur de passage et la retombée de linteau définit le modèle compatible, notamment pour les systèmes sectionnels ou enroulables nécessitant un outillage de mesure précis.
Mais avant de sortir le carnet, il faut s'équiper comme un chef de chantier.
Matériel et préparation de la zone de travail
Munissez-vous d'un mètre ruban de 5 mètres ou d'un télémètre laser. Un niveau à bulle fiable est aussi indispensable pour vérifier les aplombs. Sans ces outils, la précision s'envole vite.
Nettoyez soigneusement les zones d'appui du bâti. Éliminez les résidus de béton, les poussières ou les excroissances de crépi. Ces impuretés faussent vos mesures de quelques millimètres précieux lors de la pose.
Notez systématiquement chaque relevé en millimètres sur une fiche dédiée. Ne vous fiez pas à votre mémoire. Cette rigueur élimine tout risque de confusion au moment de passer votre commande finale.
Une fois le matériel prêt, il faut savoir exactement quoi mesurer, car une erreur classique guette les débutants.
Pourquoi mesurer le tableau et non l'ancienne menuiserie
Mesurez l'ouverture brute de la maçonnerie et non le cadre existant. Le nouveau dormant doit s'ajuster parfaitement au bâti actuel. Ignorer les dimensions du vieux matériel est une règle d'or absolue.
Retenez toujours la mesure la plus large pour la baie. Cela garantit que le futur tablier coulissera librement. Un frottement excessif userait prématurément votre moteur ou vos rails.
Utilisez votre niveau pour contrôler l'aplomb des murs latéraux. Des parois de travers compliquent l'alignement des rails. Des cales en PVC peuvent alors devenir nécessaires pour compenser ces irrégularités.

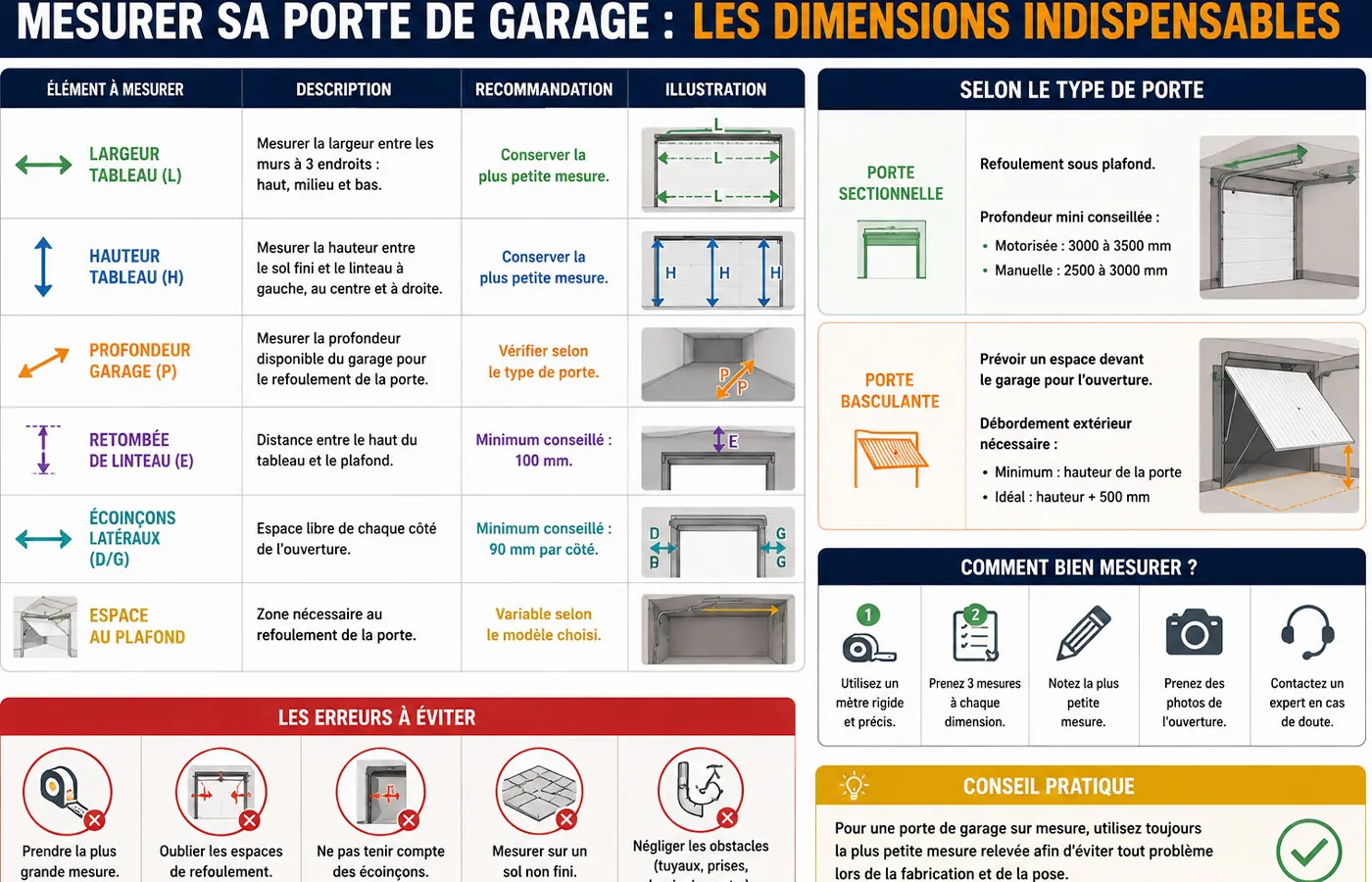

Pour ne rien oublier, voici les points de contrôle essentiels :
- Ouverture brute (tableau)
- Écoinçons (murs latéraux)
- Retombée de linteau (plafond)
- Profondeur de refoulement
Les 2 mesures de passage pour une ouverture fluide
Une fois le matériel prêt, on attaque le vif du sujet avec les dimensions du vide de maçonnerie.
Relever la largeur de baie en trois points distincts
Prenez la mesure en haut, au milieu et en bas de l'ouverture. Les murs ne sont jamais parfaitement parallèles. Ces trois relevés sont votre assurance sécurité.
Retenez la valeur maximale pour garantir le passage du véhicule. Une largeur insuffisante rayerait vos rétroviseurs. C'est la règle d'or des poseurs professionnels.
Contrôlez le parallélisme des murs avec soin. Si l'écart est trop important, un ragréage sera nécessaire. Ne forcez jamais une porte dans un espace asymétrique. La fluidité du mouvement en dépend.
Déterminer la hauteur de passage sans erreur
Mesurez la hauteur à gauche, au centre et à droite. Le linteau peut présenter une légère courbure invisible à l'œil nu. Notez chaque valeur précisément.
Prenez en compte le niveau du sol fini. Si vous prévoyez de poser un carrelage, déduisez son épaisseur. Le sol doit être plat pour une étanchéité parfaite. Un seuil irrégulier laisse passer l'air.
Conservez la valeur la plus haute pour votre commande. Cela permet d'ajuster le joint bas lors de l'installation. C'est une astuce de pro pour éviter les mauvaises surprises.
Comment mesurer l'encombrement intérieur du garage ?
Le passage est mesuré, mais la porte doit aussi pouvoir se loger à l'intérieur sans heurter la structure.
Calculer la retombée de linteau pour le refoulement
Mesurez l'espace entre le haut de la baie et le plafond. Cette zone accueille l'axe d'enroulement ou les rails horizontaux. C'est un espace stratégique pour la motorisation.
La hauteur disponible dicte le type de moteur. Un moteur déporté demande plus de place qu'un moteur central. Vérifiez l'espace disponible avant d'acheter votre kit.
Retenez la valeur la plus faible sur toute la largeur. Cela évite tout blocage mécanique lors de la remontée. Un obstacle de quelques centimètres suffit à stopper le mécanisme. Soyez vigilant sur les irrégularités du plafond.
Évaluer les écoinçons latéraux et la profondeur libre
Mesurez l'espace à gauche et à droite de l'ouverture. Ces écoinçons supportent les rails de guidage verticaux.
Traquez les obstacles au plafond comme les tuyaux ou les poutres. Une évacuation d'eau mal placée bloque le refoulement. Libérez l'espace de passage des rails. Anticipez aussi l'éclairage existant dans le garage.
Déterminez la profondeur totale nécessaire au débattement des panneaux. Mesurez la distance entre le mur de la porte et le fond du garage. Les modèles sectionnels demandent une longueur importante. Assurez-vous que rien ne gêne la course.
Ajustements spécifiques selon le mécanisme d'ouverture
Chaque système a ses propres caprices, il faut donc adapter vos relevés au modèle choisi.
Contraintes propres aux modèles sectionnels et enroulables
Les portes sectionnelles exigent des écoinçons d'au moins 10 centimètres. Les coulisses verticales doivent être solidement fixées. Vérifiez la solidité du support mural.
Les modèles enroulables nécessitent un coffre imposant au-dessus du linteau. Prévoyez environ 30 centimètres de hauteur libre. Sinon, la porte empiétera sur le passage.
| Type de porte | Retombée linteau min. | Écoinçons min. | Profondeur requise |
|---|---|---|---|
| Sectionnelle | 100 mm | 90 mm | Hauteur + 500 mm |
| Enroulable | 300 mm | 90 mm | 300 mm |
| Basculante | 150 mm | 100 mm | Hauteur porte |
Dégagement nécessaire pour les portes basculantes
Anticipez le débordement extérieur si vous choisissez un modèle débordant. La porte ne doit pas toucher un véhicule garé devant. Mesurez l'arc de cercle extérieur.
Vérifiez l'espace libre au plafond pour les bras de levage latéraux. Ces mécanismes pivotent et demandent une zone de sécurité. Ne placez pas d'étagères trop près du haut du cadre. Le mouvement doit rester libre et fluide.
Identifiez les points de fixation sur le cadre dormant. La maçonnerie doit être saine pour supporter le poids du tablier. Un scellement chimique est parfois préférable pour la sécurité.
En relevant avec précision la largeur, la hauteur et la retombée de linteau, vous garantissez une installation fluide et durable. Commandez dès maintenant votre porte de garage pour sécuriser votre foyer avec un équipement parfaitement ajusté. Une prise de cotes rigoureuse est la clé d'un confort quotidien sans faille.
