Portail coulissant aluminium · Guide
Étape 1
Largeur de votre portail coulissant aluminium
Prendre les dimensions en largeurs L1, L2 et L3 entre vos piliers.
Garder la dimension la plus grande.
La noter dans la case « largeur » de notre configurateur
Note : les traverses hautes et basses débordent de 350 mm sur votre pilier( côté intérieur ) et se recoupent si vous avez un petit pilier.
Vue de face, côté intérieur
Étape 2
Hauteur de votre portail coulissant aluminium
Prendre la dimension en hauteur H1 ( hauteur du portail avec la platine de guidage ).
La dimension H2 ( hauteur du portail aluminium avec les roulettes ) est la hauteur que vous souhaitez visuellement
Noter H1 dans la case « hauteur » de notre configurateur.
Prendre la dimension en hauteur H3 ( hauteur du sol sous le chapeau de votre pilier ) pour affiner et confirmer la côte H1.

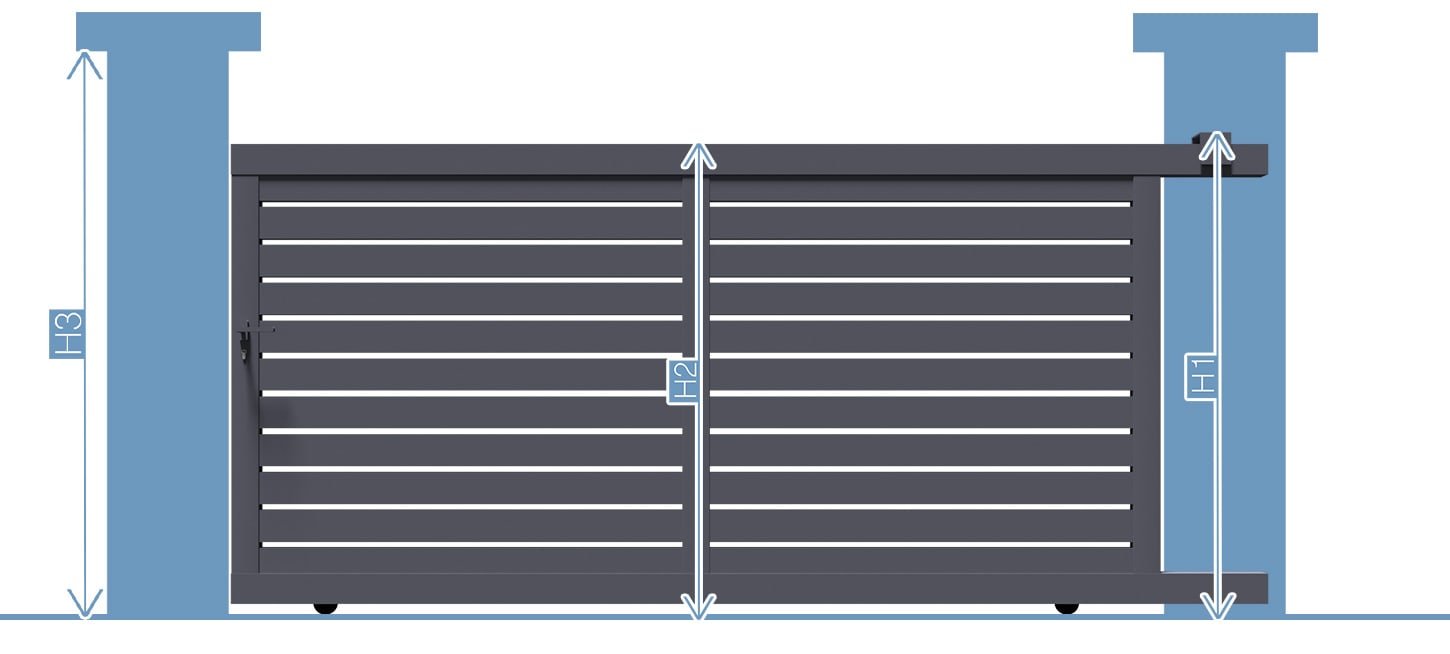

Vue de face

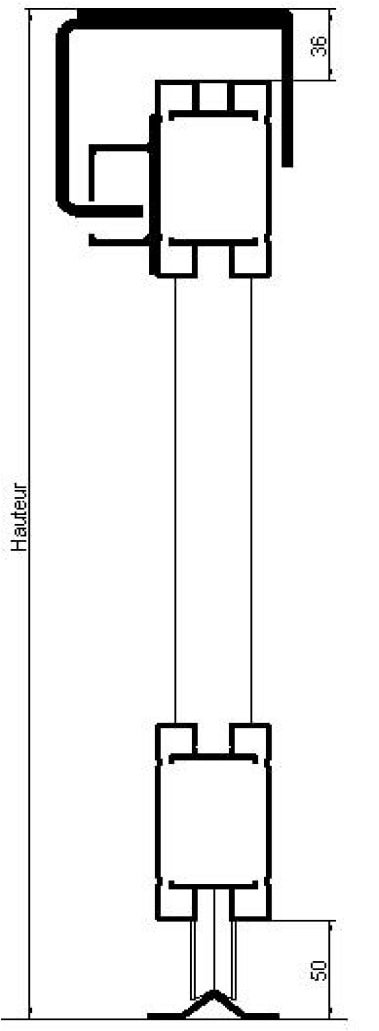

Coupe du portail
- 1Platine de guidage
- 2Traverse haute
- 3Remplissage
- 4Traverse basse
- 5Roulette sur rail
Vérifier H1 par rapport à H3
Nota
H1 doit être inférieur d’au moins 50 mm de H3
H1 ≤ H3 − 50 mm
Important pour les portails cintres ou chapeau de gendarme :
H1 doit être inférieur de 220 mm à la hauteur H3 à cause du débord du chapeau de votre pilier
H1 ≤ H3 − 220 mm
Vérifier mes cotes
Quelles valeurs saisir dans le configurateur ?
Les valeurs saisies s'affichent aussi sur les schémas ci-dessus.
En résumé
Deux cotes à reporter dans le configurateur
- Largeurmax(L1, L2, L3)
- HauteurH1
- Portail droitH1 ≤ H3 − 50 mm
- Cintré / chapeau de gendarmeH1 ≤ H3 − 220 mm
